直讀光譜儀的光譜入射光路結構
發布時間：2020-01-10 11:03:14 點擊：6792
直讀光譜儀入射光路
直讀光譜儀的入射光路指光譜儀在曝光階段，將光源激發出來后的光譜光通量全部射入光學室內凹面光柵上。在凹面光柵狹縫掃描時，入射光路輸送從汞燈發生的光進入光柵產生Hg的譜線（汞線253，6nm)，由光電倍增管輸出光電流信號再經過放大器放大，用微安表指示出來。當光路采用聚焦透鏡直射入射狹縫到達凹面光柵的分光系統時，不用Hg線進行入射狹縫調整，而是采用元素掃描（通常選擇基體元素）來校準入射狹縫。
入射光路結構
入射光路除入射狹縫（25m寬）之外還有球面反射鏡。它的作用是將兩個樣品臺上激發的光譜亮度全部反射到入射狹縫。為了提高紫外光200nm以下元素的反射能力，凹面反射鏡表面需涂氟化鎂，入射狹縫和球面反射鏡裝在真空室內。
光路中具有兩個反射鏡，其中之一是在右樣品臺激發樣品時，使反射鏡進入光路，汞燈反射鏡退出光路，將激發光亮反射到球面反射鏡上。然后進入入射狹縫到達凹面光柵分光。

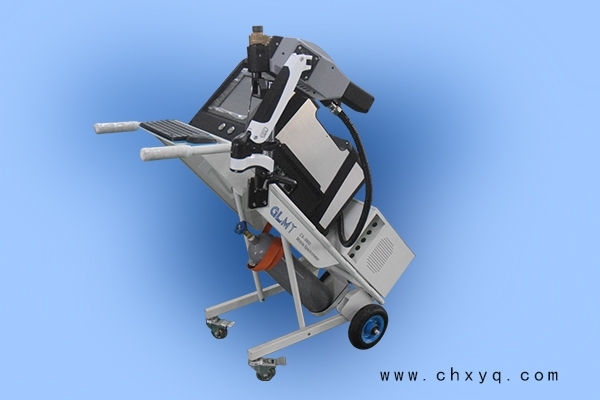

移動直讀光譜儀
Hg反射鏡是供狹縫掃描時用的，當左樣品架激發樣品時，進入曝光階段，Hg反射鏡將退出光路，使左樣品架激發光引入球面反射鏡，進入入射狹縫到達凹面光柵進行分光。
光路中兩個反射鏡區域處于非真空狀態。對于短紫外線的元素（C、P、S、As、B、Sn等等）這是一個致命的問題。這個區域中存在氧氣、空氣、水汽將200nm以下波段的輻射吸收掉。光電直讀光譜儀無法分析這些元素的含量。氧對于從130～195nm的輻射都有吸收，而在140nm附近吸收最激烈。
創想直讀光譜儀對此重新研制了新的光路結構，使得氬氣使用的含量變少了，并且使用真空泵來節省氬氣的消耗，一般平均一罐氬氣可以使用5-6天，而創想采用了這種結構后，氬氣的使用大大減少，并且上述致命問題得到解決。
