日本特黄一级-日本特黄特色aa大片免费-日本特黄特色aaa大片免费-日本特黄特黄aaaaa大片-二级特黄绝大片免费视频大片-二级片在线观看

       如果要做好光譜分析儀的定性分析，就需要把未知試樣做好處理，這樣才能對其做好分析檢測。下面為大家?guī)淼木褪窃趺醋龊迷嚇拥奶幚?，不同的試樣做定性分析，需要采用不同的方法?

       ①金屬及合金（原材料）：用砂輪或銼刀加工檢測端面，并用酒精清洗，部分材料需要測定有無包涂層時，則需清理兩個檢測表面面，一個未經(jīng)加工，另一個經(jīng)加工，除去表層。

       ②金屬及合金零件：一般零件經(jīng)過機械加工，表面光滑，不需另外加工，只需清除油污灰塵，受檢測面可以選在允許破損的地方，如需測定鍍層、涂層或滲層，應另選一允許加工的地方，打磨表面，作測定內(nèi)層材料的受檢測面，如零件既不允許打磨，又要測定鍍（涂、滲）層，則可在零件表而直接激發(fā)，在檢測時注意識別表層材料。

實驗室檢測

       ③金屬零件表面附著物：在生產(chǎn)過程中，尤其是熱加工或熱處理過程中，可能發(fā)現(xiàn)零件表面有異常附著物，這類附著物應根據(jù)具體情況確定處理辦法。對較大的金屬性附著物，可以直接在附著物上激發(fā)，對較小的金屬性附著物，為防止本體材料的影響，可將附著物取下，裝入碳杯中激發(fā)，如異物附著牢固，不易取下，也可直接激發(fā)，但需同時激發(fā)本體光譜，以鑒別附著物和本體的差異確定附著物的成分。對粉末性的少量附著物，一般可用刀片刮下，裝入碳杯激發(fā)，粉末量太少時，為防止激發(fā)時噴濺損失，可以加入適量碳粉混合，然后填入直徑1mm左右，深1~2mm的小孔激發(fā)。

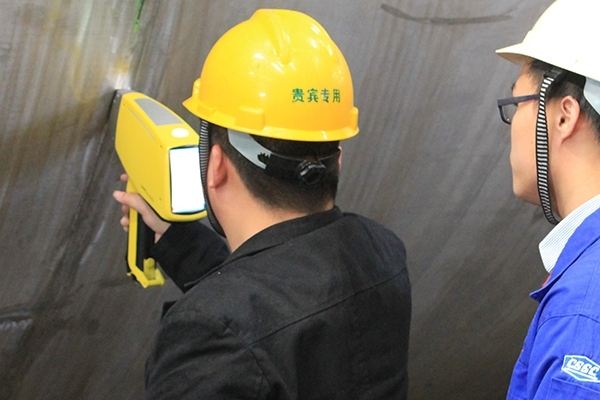

X熒光光譜儀的定性分析

       ④金屬屑末：單一的金屬屑或金屬末可以直接裝入碳杯中激發(fā)，混合的金屬屑末，應首先根據(jù)屑末的色澤，磁性等差異分類，然后分別裝入碳杯中激發(fā)。

       ⑤溶液：對沒有溶液送樣的試驗室，一般將溶液蒸干，將其殘渣或沉淀裝入碳杯激發(fā)，如殘渣或沉淀有毒性，就先解除其毒性，然后分析。
